Es importante conocer y saber interpretar los diferentes símbolos de soldadura que encontramos en los planos, para esto la norma “AWS A2.4 Símbolos Normalizados para soldadura, soldadura fuerte y exámenes no destructivos” especifica el significado de los diversos símbolos.

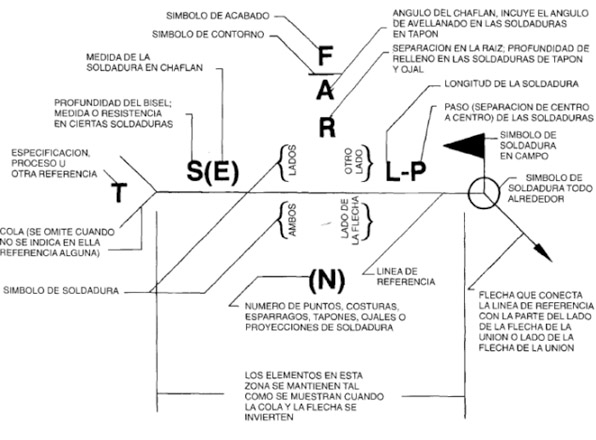

A continuación, se muestran los elementos de un símbolo de soldadura.

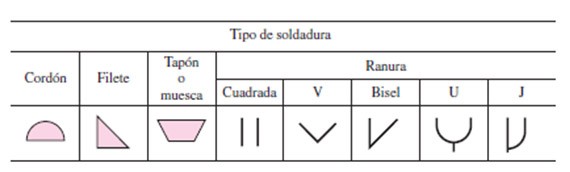

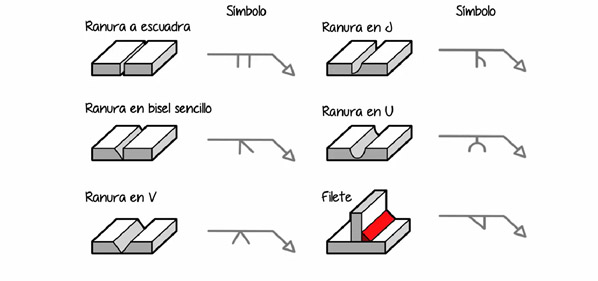

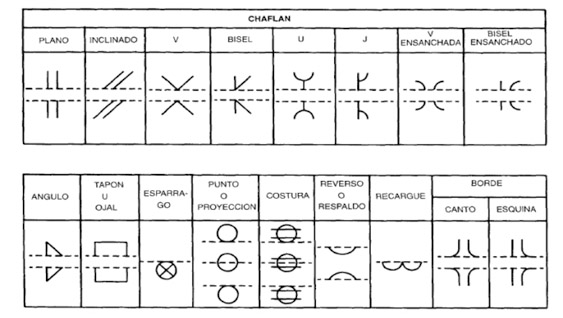

Además de estos símbolos es importante identificar que tipo de soldadura es la que se está especificando, es importante mencionar que estos símbolos se representan sobre la línea de referencia.

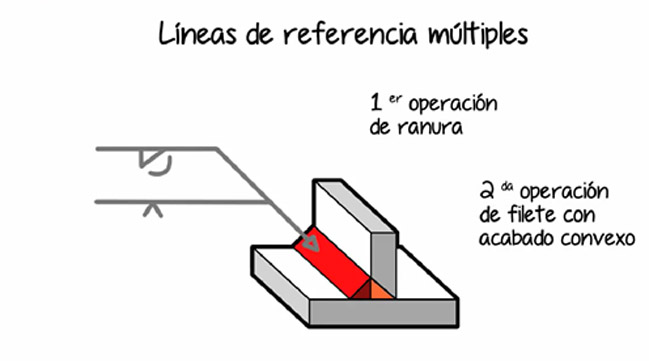

Líneas de Referencia múltiple
Son dos o más líneas de referencia que sirven para indicar una secuencia de operaciones. La primera operación se especifica en la línea de referencia más cercana a la flecha. Las posteriores operaciones se especifican secuencialmente en otras líneas de referencia.
En conclusión podemos decir que los símbolos de soldadura dan a conocer el tipo de soldadura a realizar con sus diversas especificaciones y muestra el lugar a soldar.
